Guillotine Shearing Machine na may Semi-Automatic Feeding System

Description

Ang kakaibang anyo ng frame ng guillotine shearing machine ay gumagamit ng pambubuhos na buong bakal; ang mga landas ng gid na may apat na sulok at walong bahagi ay may mataas na katumpakan, mabuting katigasan at hidraulikong preload. Ang sistemang hidrauliko ng guillotine shears ay gumagamit ng dalawang-direksyong plug-in na integradong valve, at maaaring mailapit ang digital na display ng layo, photodetector protection device at mobile workbench. May double-action function ang shearing machine para sa itaas na slider at pahilis na hidraulikong pad, at maaaring ipipilitan ang working pressure stroke sa loob ng tinukoy na saklaw. Kinakailangan ng proseso ng sheet shearing machine ang pag-adjust, at ang operasyon ay simple at sentralizado gamit ang mga pindutan.

Panimula

ⅰ.Mga Tampok

1. Ang guillotine shearing machine ay nagpo-potong ng metal sheet nang patayo, maayos ang galaw, matibay ang istruktura, at epektibong binabawasan ang pag-vibrate at pagde-deform.
2. Sa panahon ng proseso ng pagpuputol, ang anggulo ng contact sa pagitan ng talim at ng tabla ay dinamikong nagbabago, unti-unting bumababa mula malaki hanggang maliit, na nagreresulta sa mas pare-pareho ang distribusyon ng puwersa ng pagputol at nababawasan ang impact sa makina.
3. Ang CNC hydraulic shearing machine ay may safety guard na may electrical interlocking, sumusunod sa mga pamantayan ng CE at nagagarantiya ng ligtas na operasyon ng hydraulic metal shear.
4. Ang guillotine shearing machine na may semi-automatic feeding system ay pinapaliit ang oras ng paghihintay sa pag-load at pag-unload, kaya nababawasan ang kabuuang tagal ng proseso. Hindi kailangang pumasok ang mga operator sa cutting area para itulak ang materyal, sa halip ay ligtas silang nakatrabaho sa labas ng protektadong lugar, na malaki ang nagpapababa sa panganib ng mga aksidente sa trabaho.

ⅱ.Mga Parameter

Modelo	Kapal ng pagputol (mm)	Haba ng pagputol (mm)	Cutting Angel (°)	Stopper Adjust Range (mm)	Oras ng stroke (min-1)	Motor (kW)	Sukat (mm)	Timbang (t)
Ang QC11Y-6x2500	6	2500	0.5~1.5	500	20	7.5	2850X1800X1950	4
Ang QC11Y-6x3200	6	3200	0.5~1.5	500	16	7.5	3450X1850X2000	5.2
QC11Y-6x4000	6	4000	0.5~1.5	500	12	7.5	4550X1850X2000	7
Ang QC11Y-6x6000	6	6000	0.5~1.5	500	10	15	6940X2200X2450	11.5
QC11Y-8x2500	8	2500	0.5~1.5	500	18	11	2860X1850X2150	5
Ang QC11Y-8x3200	8	3200	0.5~1.5	500	14	11	3460X1850X2150	6.2
QC11Y-8x4000	8	4000	0.5~2	500	12	11	4550X1750X1950	8
Ang QC11Y-8x6000	8	6000	0.5~2	500	10	15	6940X2250X2550	14
QC11Y-10X2500	10	2500	0.5~2	500	15	15	2950X1850X2050	7
QC11Y-10X3200	10	3200	0.5~2	500	13	15	3650X1850X2050	8.3
QC11Y-10X4000	10	4000	0.5~2	500	12	18.5	4550X2050X2150	9
QC11Y-10X6000	10	6000	0.5~2	600	10	18.5	6850X2550X2650	17

ⅲ. Konpigurasyon ng Makina

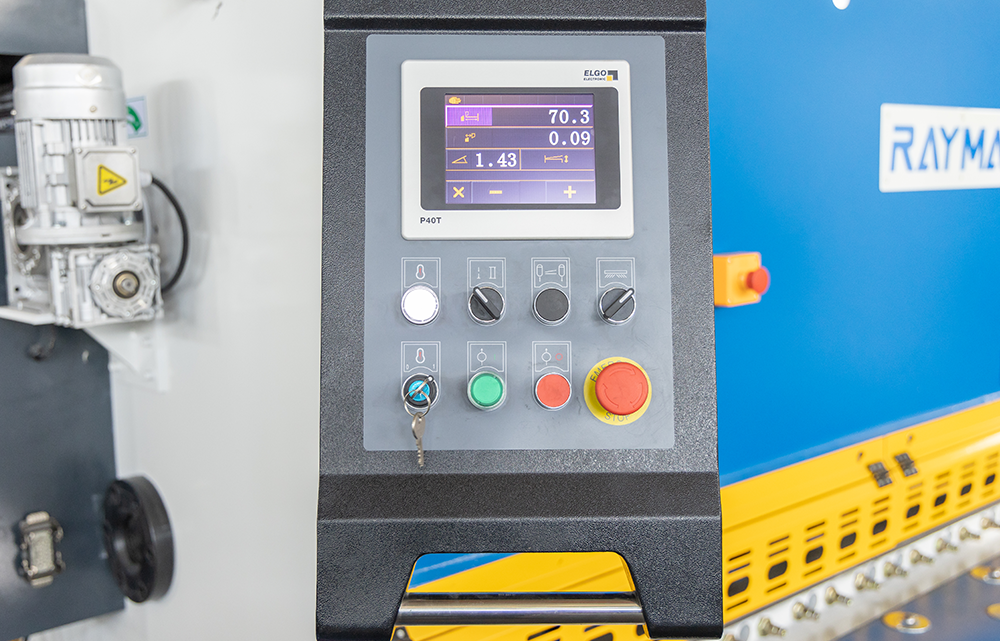

ELGO P40T Controller

May malaking 7" na kulay LCD touch screen, ang makina ay nag-aalok ng awtomatikong pag-aayos ng blade clearance at rake angle, kasama ang walang limitasyong user programs at step storage para sa mas mataas na produktibidad at kadalian sa paggamit.

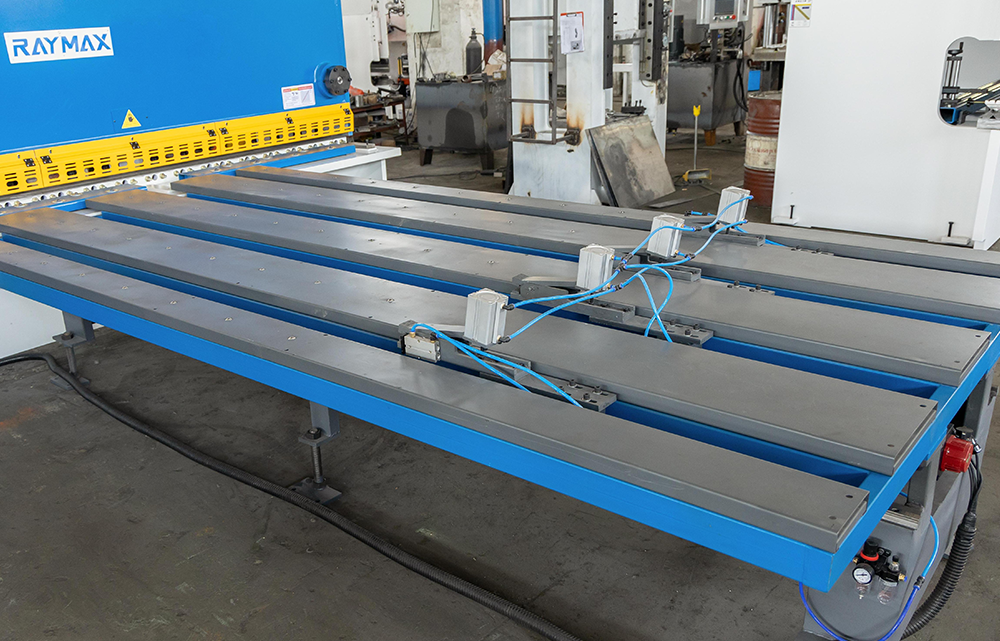

Semi-automatikong Feeding Platform

Mabilis at matatag ang proseso ng automated feeding, na nababawasan ang oras ng paghihintay sa pag-load at pag-unload, at napapahaba ang processing time. Hindi kailangang pumasok ang mga manggagawa sa cutting danger zone upang itulak ang mga materyales, at laging nasa labas ng safety protection range ang operasyon upang bawasan ang panganib ng mga aksidente sa trabaho.

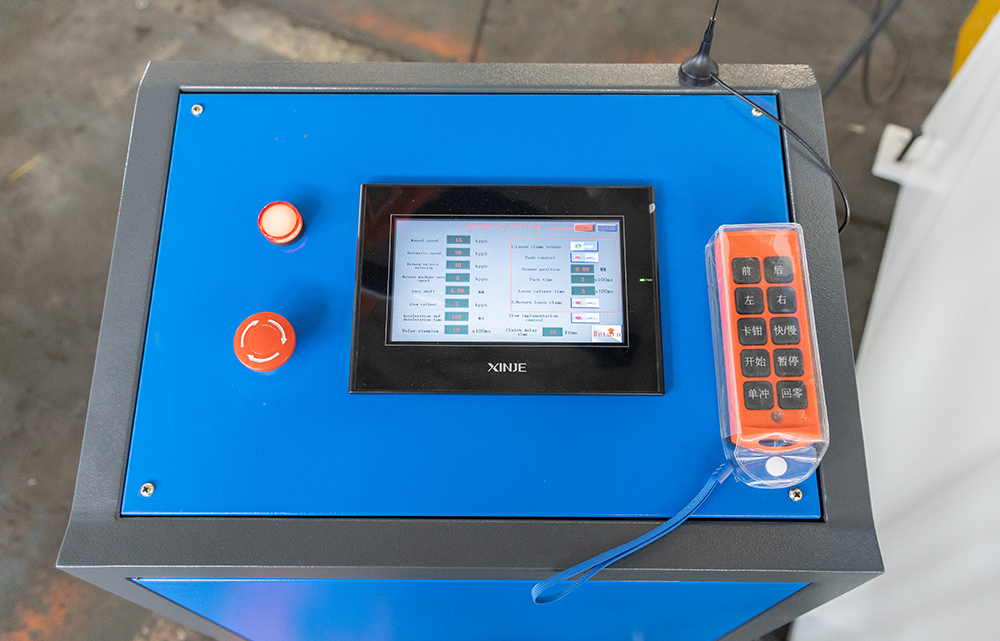

XINJE PLC

Ang Xinje PLC ay isang high-performance na programmable logic controller na ginawa sa Tsina. Dahil sa mataas na cost-effectiveness, malakas na motion control functions, mayaman na I/O expansion capabilities, at madaling gamiting programming software, ito ay malawakang ginagamit sa mga larangan ng automation control.

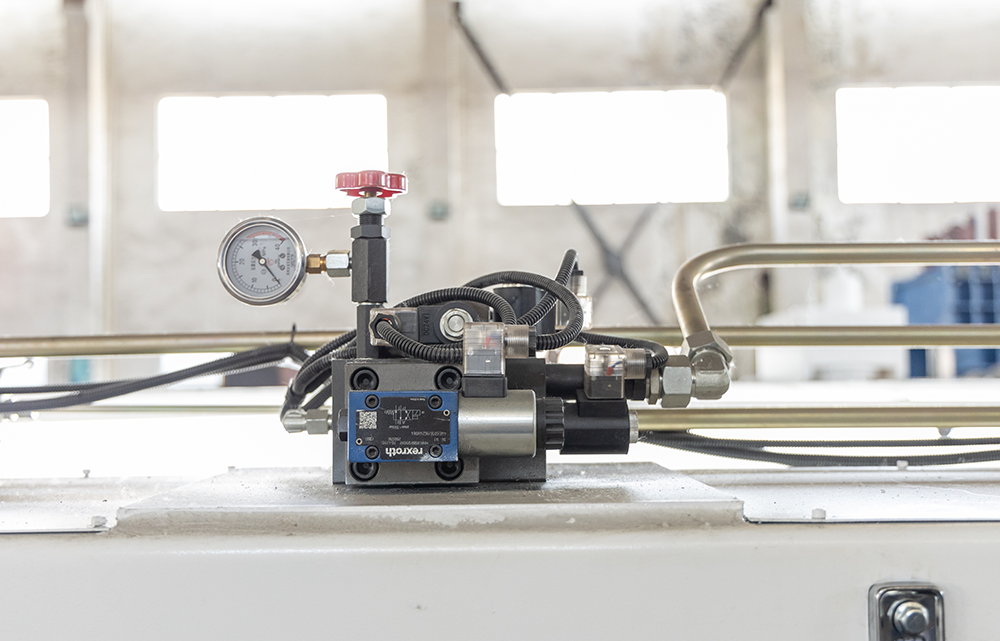

Bosch Rexroth Hydraulic System

Ang matatag na hydraulic drive at compact hydraulic system ay sabay na gumagana upang minumin ang panganib ng pagtagas ng fluid.

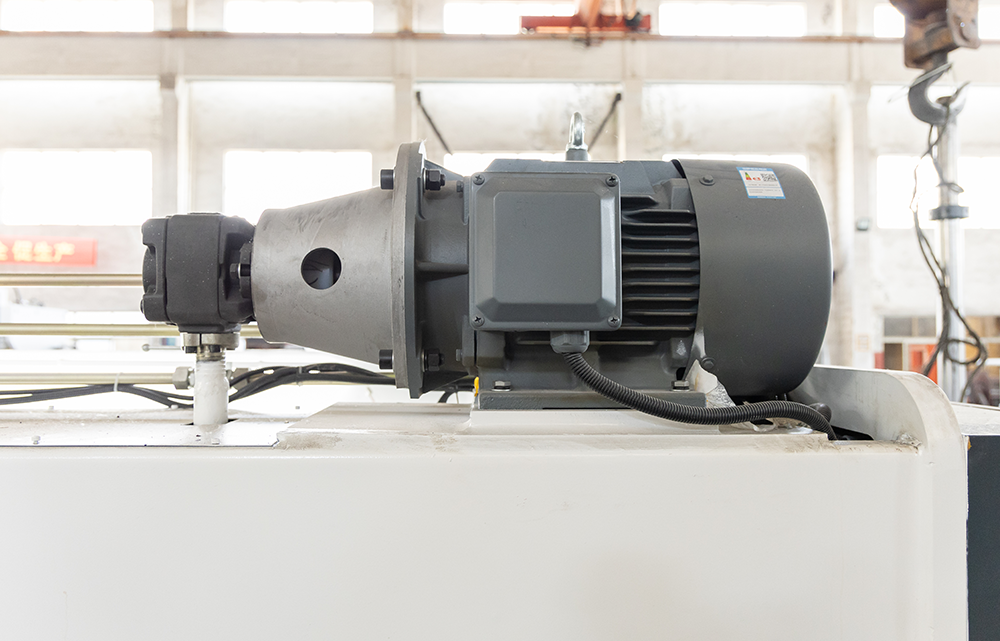

Innomotics Motor

Ito ay isang Aleman na tatak. Dahil sa mataas na pagiging maaasahan, mababang pagkonsumo ng enerhiya, at inobatibong teknolohiya, malawak itong ginagamit sa mga larangan ng pang-automatiko sa industriya at kagamitang pang-fluido.

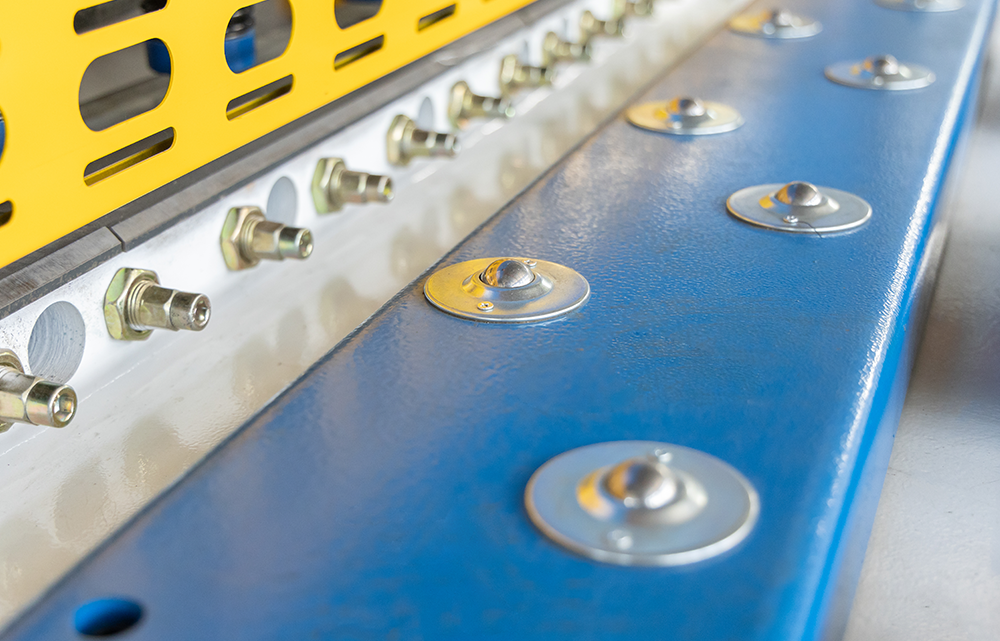

Workbench

Ang mga gumugulong na bola ng asero sa workbench ay nagpapakonti sa galaw at pinoprotektahan ang ibabaw ng workpiece; ang pininementsiong disenyo ay nagpapadali sa manu-manong pagputol ng maliit na materyales.

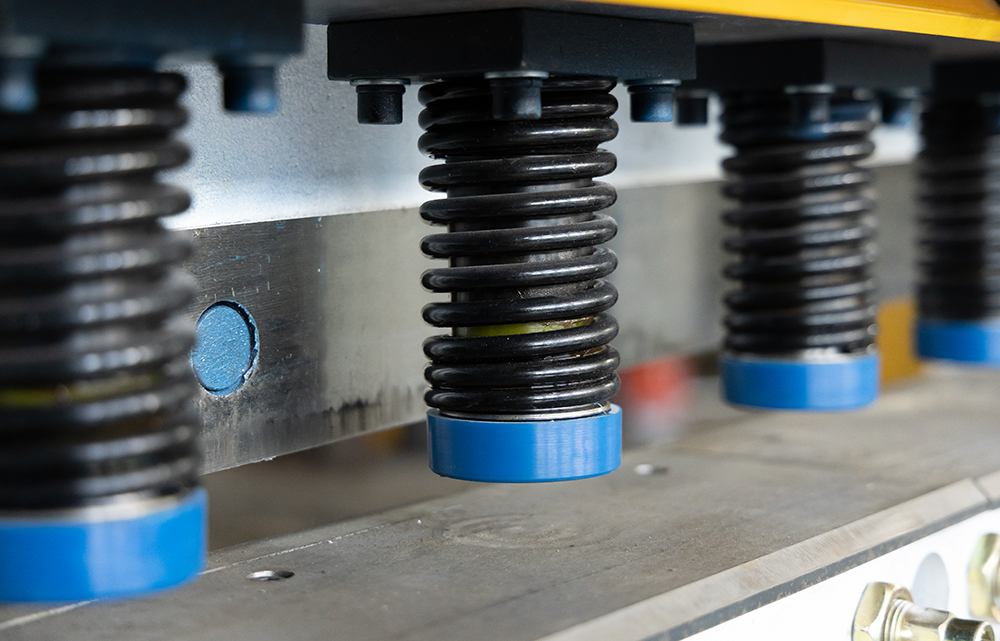

Mekanismo ng Pagpindot

Ang mekanismo ng pagpindot ay bumababa upang mahigpit na i-clamp ang sheet habang nagaganap ang proseso ng pagputol.

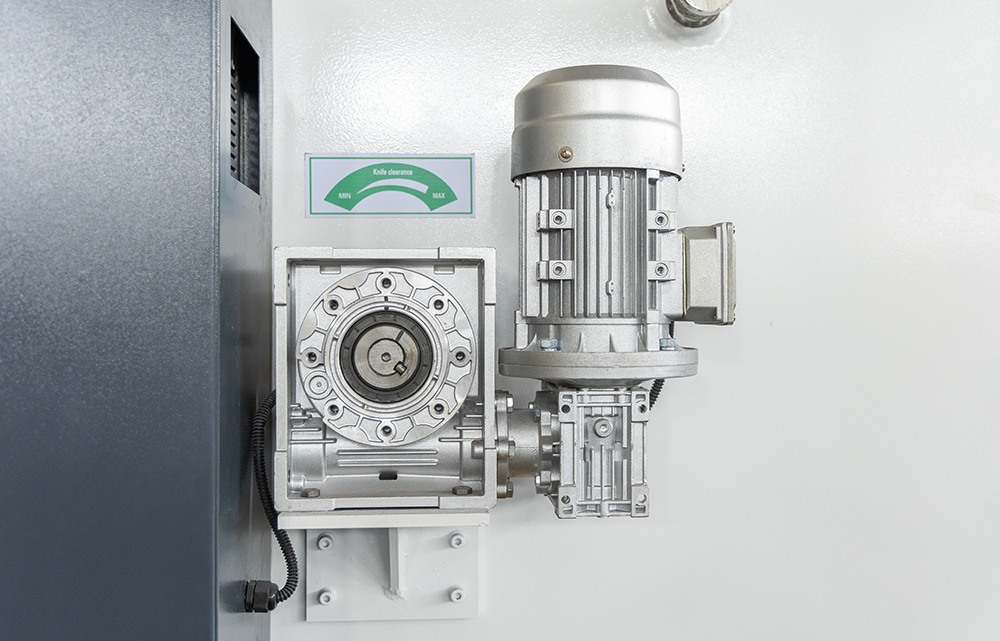

Pang-aadjust ng Puwang ng Blade Gamit ang Motor

Ang pag-aadjust na pinapatakbo ng motor sa puwang ng blade batay sa kapal ng metal sheet ay tinitiyak ang optimal na performance sa pagputol.

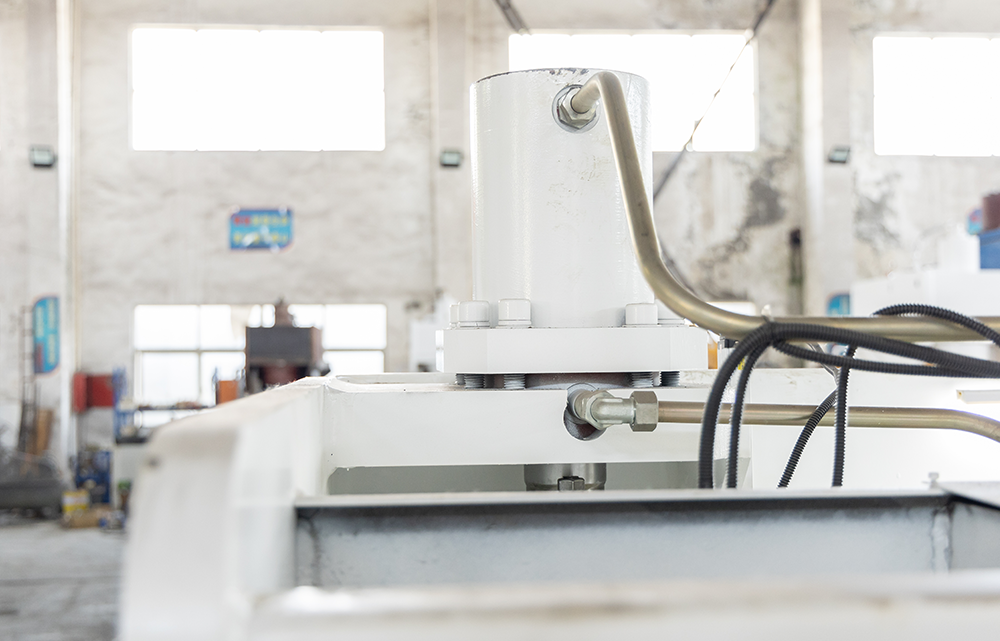

Germany EMB Casing Tube

Ang EMB casing tube at mga konektor ay epektibong nagpapakonti sa panganib ng welding slag na nakakabara sa mga balbula at nakakasagabal sa daloy ng langis.

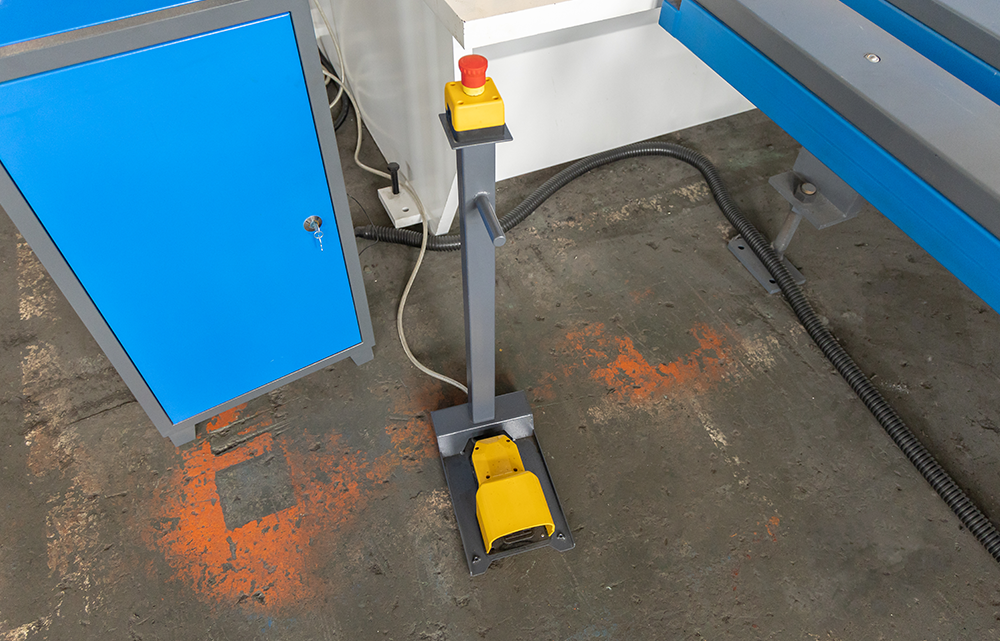

Pistong paa

Mayroitong function na emergency stop, sa kaso ng panganib, maaaring pindutin ng operator ang foot pedal, at agad na titigil ang kagamitan sa paggana.
