Ang Lojika sa Istukturang Nagpapahiwalay sa mga Makina ng Guillotine

Kapag ang gawain sa paghihipit ay kasali ang makapal na plato, mataas na tensilyong bakal, o mahabang haba ng hiwa sa patuloy na dami ng produksyon, ang guillotine shearing machine ay karaniwang nagtatagumpay nang higit sa mga alternatibong swing beam dahil sa isang agwat na hindi na maaaring balewalain. Ang pagkakaiba ay hindi pangunahing tungkol sa distansya ng paggalaw ng blade o laki ng motor. Ito ay nakasalalay sa paraan kung paano hinahandle ng bawat disenyo ang puwersang vector sa panahon ng siklo ng paghihipit.

Sa disenyo ng swing beam, ang itaas na bilauk ay sumusunod sa isang arko. Ang anggulo ng pagputol ay nagbabago nang bahagya sa buong stroke, na naglilimita sa kung gaano kalakas ang maaaring itakda ang rake angle nang hindi nagdudulot ng distorsyon sa sheet. Sa disenyo ng guillotine, ang itaas na bilauk ay nananatiling nasa tunay na paitaas o halos paitaas na linyar na landas sa buong stroke. Ang ganitong heometrikong pagkakapareho ay nagpapahintulot ng mas matitigas na rake angle sa mas makapal na materyal nang walang pagkakahuli ng bilauk o paggalaw ng sheet, kaya ang mga konfigurasyon ng guillotine ang nangingibabaw sa mga aplikasyon kung saan ang kapal ng plato ay regular na lumalampas sa 10 mm.

Kakatagan ng Frame at Pagkabend ng Bilauk sa Ilalim ng Beban

Isa sa mga mas hindi pinahahalagahan na aspeto ng pagganap ng guillotine shear ay ang pag-uugali ng frame habang nasa load. Sa mataas na tonelada, ang isang frame na nagpapahintulot kahit sa maliit na deflection na may sukat na bahagyang millimetro ay magreresulta sa mga tapered cut, kung saan ang anggulo ng blade ay nagbabago habang ang frame ay lumalabas. Ang premium na guillotine shear ay gumagamit ng mga welded steel frame na may box-section at panloob na ribbing, at ang sarili nitong blade beam ay idinisenyo na may sapat na section modulus upang tumutol sa bending sa buong haba nito.

Isang fabrication shop na nangangasiwa sa 16 mm na structural steel plate para sa paggawa ng mabibigat na kagamitan sa hilagang-silangang Tsina ay isinagawa ang side-by-side na pagsusuri ng kanilang umiiral na swing beam machine laban sa isang guillotine unit na may katumbas na rated tonnage. Ang guillotine ay nakapagproduko ng pare-parehong squareness ng cut na loob lamang ng 0.3 mm bawat 1000 mm ng haba ng cut, kumpara sa 0.7 mm na variation sa swing beam, lalo na sa mga plate na 12 mm at mas malaki pa. Ipinagkait ang pagkakaiba sa pangunahing kadahilanan ng rigidity ng blade beam habang nasa load, imbes na anumang pagkakaiba sa mga parameter ng setup.

Mga Panahon ng Pagpapalit ng Talim at mga Katangian ng Pagsusuot sa Matitigas na Materyales

Ang mga talim ng guillotine sa pagtratrabaho ng makapal na plato ay sumusuo nang iba kaysa sa mga talim na ginagamit para sa manipis na sheet metal. Ang buong-puwang na kontak ng talim sa disenyo ng guillotine ay nagpapabaga ng pagsusuot nang mas pantay sa buong harap ng talim kumpara sa progresibong pattern ng kontak sa mga machine na may swing beam. Mahalaga ito dahil ang indexing ng talim at ang dalas ng pagpapalit nito ay direktang nakaaapekto sa gastos sa tooling bawat pagputol.

Mas mahigpit ang pangangasiwa sa clearance ng talim sa matitigas na materyales dahil ang parusa sa paggamit ng labis na clearance ay lumilitaw bilang malinaw na rollover at sekondaryong pagsira sa mukha ng pinutol, na maaaring mag-complicate sa sumunod na proseso ng pag-welding.

Pagtukoy ng Sukat ng Sistema ng Hydrauliko at Pamamahala ng Presyon

Ang kapasidad ng pagputol ng isang guillotine shear ay direktang nakasalalay sa kanyang sistema ng hydrauliko. Ang sukat ng bore ng silindro, ang rating ng operasyon na presyon, at ang daloy na rate ng bomba ay sama-sama ang nagtatakda kung paano haharapin ng makina ang biglang pagtaas ng resistensya, tulad ng kapag pinuputol ang plato na may surface scale o variable cross-section.

Ang operasyon na presyon sa mga guillotine shear na may antas ng produksyon ay karaniwang nasa pagitan ng 18 at 25 MPa. Ang mga sistema na nagpapahintulot ng pag-aadjust ng presyon bawat gawain ay mas praktikal sa mga workshop na gumagamit ng halo-halong materyales kaysa sa mga konpigurasyong may nakafixed na presyon, dahil ang pagpapatakbo sa maximum na presyon ng sistema para sa manipis na materyales ay pabilisang pumapasok sa wear ng mga seal nang walang anumang benepisyong proseso. Ayon sa mga application notes ng tagagawa ng komponente ng hydrauliko na si Parker Hannifin, ang buhay ng mga seal sa mga silindrong hydrauliko sa ilalim ng cyclic load ay inversely related sa mga peak pressure excursions, ibig sabihin ang disiplinadong pamamahala ng presyon ay direktang nagpapahaba ng mga interval ng serbisyo.

Kapasidad ng Habang ng Pagputol at Presisyon ng Back Gauge

Ang mga gunting na guillotine ay magagamit sa mga kapasidad ng haba ng pagputol mula sa 1000 mm hanggang 6000 mm sa mga modelo para sa produksyon, kung saan ang back gauge ang pangunahing paraan para kontrolin ang lapad ng pagputol. Ang kahalagahan ng presisyon ng back gauge sa mga modernong CNC guillotine shears ay karaniwang tinutukoy sa saklaw na plus o minus 0.1 mm na repeatability, na sapat para sa karamihan ng mga aplikasyon sa istruktura at pangkalahatang paggawa.

Para sa mga aplikasyon na nangangailangan ng mas mahigpit na kontrol sa posisyon, ang mga back gauge na pinapagana ng servo at may feedback mula sa encoder ay nag-aalok ng repeatability na mas malapit sa plus o minus 0.05 mm. Ang praktikal na halaga ng ganitong presisyon ay nakasalalay sa kung ano ang mangyayari sa downstream ng shear. Kung ang mga putol na blanko ay napupunta direktang sa isang CNC press brake, ang toleransya ng back gauge ay direktang nakakaapekto sa kahalagahan ng eksaktong posisyon ng pagbend ng nabuo na bahagi.

Pagsasalihin ang Kapasidad ng Makina sa mga Pangangailangan sa Produksyon

Ang pagpili ng guillotine shear batay lamang sa maximum na rated tonnage nito ay isang karaniwang pagkakamali sa pagbili. Ang rated tonnage sa maximum na kapal ay kapaki-pakinabang lamang kung ang makina ay kadalasang gagamitin upang magtupi sa ganong kapal. Para sa mga workshop na may halo ng materyales mula 4 mm hanggang 16 mm, ang isang makina na rated para sa 16 mm sa maximum na tonnage ay gagastusin ang karamihan ng buhay na operasyon nito nang malayo sa limitasyon nito—na talagang positibo para sa fatigue life ng frame at sa longevity ng hydraulic system.

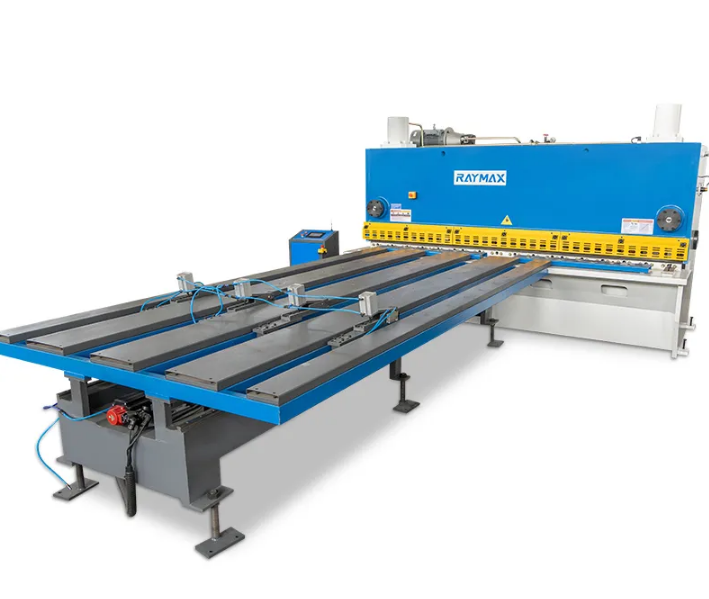

Ang mga guillotine shearing machine ng RAYMAX ay itinatayo na may pinagbabatayan ang operational range na ito, na sumasaklaw sa iba’t ibang konfigurasyon mula sa katamtamang plate hanggang sa mabibigat na structural work, kasama ang mga hydraulic system at disenyo ng blade beam na sumasalamin sa tunay na loading conditions ng mga production environment imbes na sa mga specification na nakatuon lamang sa peak performance.
